Tipy a triky : Jak vytvořit 3D text v CATIA V5

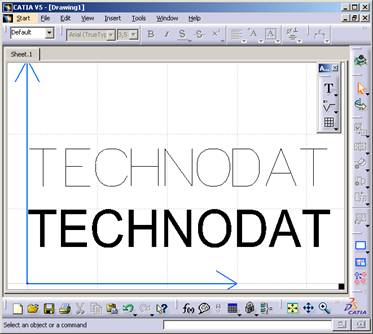

  1. V CATDrawing pomocí funkce "Create a text" vytvořte požadovaný text.
    • a. FONT SSS4 použijte pro text, který bude reprezentován pouze střednicovou křivkou
    • b. TrueType fonty použijte pro text, který bude reprezentován vnější a vnitřní křivkou

  2. Uložte pomocí „Save As…“ jako typ souboru ig2, např. TEXT.ig2
  3. Přejmenujte soubor TEXT.ig2 na TEXT.igs

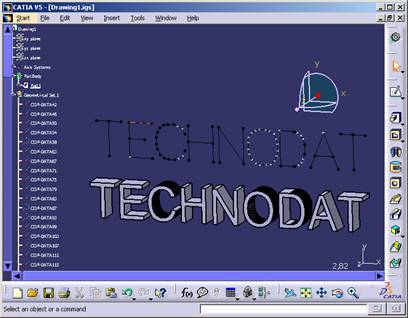

  4. Otevřete soubor TEXT.igs
  5. Následně lze elementy typu „polyline“ použít pro tvorbu PADu v objemech



Možno řešit i CATIA makrem - Jednoduchá tvorba 3D textů na plochách dílů | více zde
