3DVIA Composer v kontextu PLM řešení
Unikátní autorské řešení Dassault Systèmes pro snadnou tvorbu produktové dokumentace
Produkt 3DVIA Composer byl představen veřejnosti na "European CATIA Forum 2007" v Paříži, a to s cílem umožnit jeho uživatelům bezprostřední zrychlení životního cyklu jejich výrobků uvolněním, zpřístupněním a opětovným využitím již dříve vytvořených 3D/PLM dat a informací z ERP a CRM systémů mimo útvary jejich vzniku, tedy z vývoje, konstrukce a technické přípravy výroby do dalších výrobních i nevýrobních procesů v rámci rozšířené organizace, tedy včetně dodavatelského řetězce a zákazníků.
3DVIA Composer tak revolučním způsobem mění a efektivně automatizuje procesy tvorby, aktualizace a distribuce technické dokumentace výrobku, a to s podstatně nižšími náklady a vyšší kvalitou provedení.
Při klasickém způsobu (bez použití 3DVIA Composer) mohla začít vlastní tvorba dokumentace až po ukončení procesu technické přípravy výroby produktu a jakákoliv následná změna produktu přinášela zdlouhavé a nákladné přepracování dokumentace,

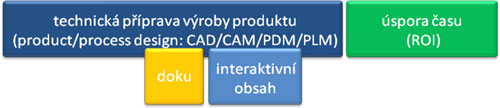

nyní, s použitím 3DVIA Composer, může začít vlastní tvorba dokumentace včetně jejího interaktivního obsahu souběžně s procesem technické přípravy výroby produktu a při jakékoliv následné změně produktu jsou změny v dokumentaci díky její plné asociativitě se zdrojovými daty provedeny automaticky a okamžitě.

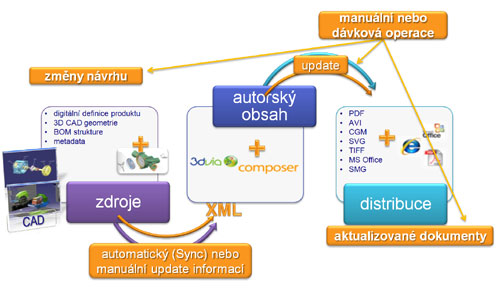

3Dvia Composer tedy umožňuje vytvářet asociativní 2D/3D dokumentaci výrobku přímo z jeho digitálních 3D/PLM dat, a to souběžně s procesem jeho návrhu.
Jaké formáty dat na vstupu 3DVIA Composer podporuje?
3DVIA Composer s úplnou asociativou rychle a snadno importuje multi-CAD data níže uvedených formátů, optimalizuje a uvolňuje je včetně jejich atributů (název, stromová struktura sestav, geometrie, vrstvy, barvy, PLM definice, …) pro jejich další zpracování, a to vše bez nutnosti vlastnit licence k jejich nativním aplikacím:
- CATIA V4/V5
- ProEngineer
- SolidWorks
- 3D XML
- Spatial Tech ACIS
- Discreet 3D Studio (3DS)
- OBJ, STL, VDA, SAT, u3d
- IGES, STEP, VRML 2.0
Kde nachází 3DVIA Composer uplatnění?
- a. předvýrobní etapy (vývoj, konstrukce, technická příprava výroby):
- projektová a produktová review
- animované simulace mechanizmů
- plánování výrobních procesů
- b. zásobování, nákup
- správa dodavatelského řetězce, komunikace s dodavateli
- katalogy nakupovaných dílů, kusovníky
- c. výroba
- interaktivní (de)monážní instrukce
- simulace výrobních procesů
- systémy pro řízení inventářů
- d. obchod a marketing
- obchodní a marketingová komunikace
- obchodní prezentace, interaktivní animované expozice
- produktové konfigurace, ilustrované nabídky, on line katalogy
- e. údržba, servis a podpora zákazníka
- interaktivní servisní a zákaznické manuály
- animované servisní instrukce a procedury
- výukové a školící materiály
- ilustrované katalogy náhradních dílů
- f. a všude tam, kde dynamický obraz vypoví o produktu více než statické slovo
Jaké jsou možnosti sdílení a distribuce informací?
3DVIA Composer lze využít jako ideální depozitář pro 3D produktová data organizace. Používá kompaktní, přesný a bezpečný formát typu XML (s AES-128 šifrovacím algoritmem a automatickou kompresí CAD dat až o 99%) pro bezpečný přístup k produktovým informacím a jejich efektivní sdílení uvnitř i vně organizace, a to s nulovými náklady na prohlížení.
Formát obsahuje 3D strukturu produktu, geometrii dílů a přidružená PLM data:
- 3D rozložené pohledy (exploded views)
- 3D anotace a rozměry (kótování)
- 3D real-time animace
- 3D dynamické řezy
3DVIA Player (free) pak umožňuje vytvořené publikace kdekoliv prohlížet nebo je lze dále distribuovat ve formě:
- samostatná aplikace (EXE formát)
- vložená součást do Microsoft® Office® aplikací (Word, Excel, HTML, PowerPoint)
- vložená součást Adobe® Acrobat PDF dokumentu
- živá webová stránka s možností externí interakce (free ActiveX plug-in, free Java compatible plug-in)
V rámci sdílení dat v prostředí rozšířené výrobní organizace je jejich ochrana zajištěna řízeným přístupem (autorizací) k jednotlivým funkcionalitám prohlížeče se záznamem jeho historie, přístup k distribuovaným publikacím vně organizace lze chránit:
- heslem
- zákazem kopírování (read-only webové stránky)
- odebráním přístupu po uplynutí časového úseku (datová expirace pro časově omezené nabídky)
- redukcí přesnosti dat (pro zamezení re-engineeringu)
- omezením práv pro odměřování produktu (pouze specifikovaná geometrie)
Klíčem k úspěchu je snadná integrace s podnikovými procesy a informačními systémy
3DVIA Composer navíc umožňuje s minimálními náklady (využitím bezplatného 3DVIA Player nástroje) vkládat 3D data (open XML file format) do všech fází podnikových procesů formou efektivní integrace (ActiveX API) se stávajícími PDM/PLM, ERP a CRM systémy a maximálně tak zhodnotit již vynaložené investice do těchto informačních technologií pro podporu vývoje, návrhu, přípravy výroby, výroby, prodeje a údržby výrobku. Uživatelé systému tak mají možnost např. interaktivně přistupovat k 3D informacím v rámci elektronické pošty nebo existujícího webového portálu organizace, z PDM/PLM, ERP a CRM systémů díky vazbám mezi objektem a jeho 3D reprezentací, obráceně 3D model může sloužit jako vstupní brána do informačních systémů nebo dokonce i jako řídící prvek podnikových procesů.

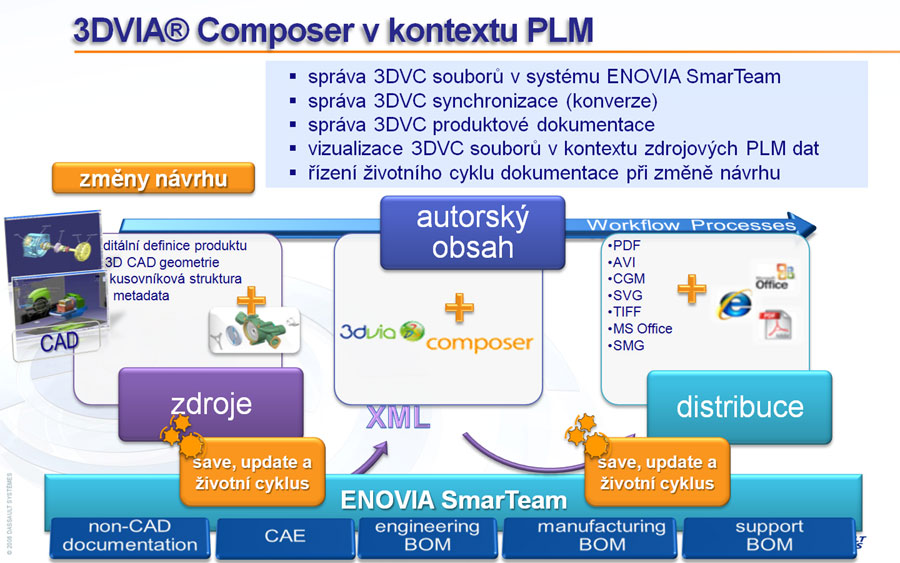

3DVIA Composer v kontextu PLM řešení ENOVIA SmarTeam (přímá integrace)
- správa 3DVC souborů v systému ENOVIA SmarTeam
- správa 3DVC synchronizace (konverze)
- správa 3DVC produktové dokumentace
- vizualizace 3DVC souborů v kontextu zdrojových PLM dat
- řízení životního cyklu dokumentace při změně návrhu
3DVIA Composer, klíčové faktory úspěchu řešení
- uživatelské přijetí
- příjemná práce s produktem
- bezprostřední zlepšení produktivity
- snadná implementace
- rychlé nasazení
- rychlá návratnost investic
- bez nutnosti procesních změn
- modulární řešení
- výkonnost
- rozšiřitelnost
- základ pro dnešní požadavky a zítřejší inovace
- neomezené možnosti integrace a customizace
3DVIA Composer ve ŠKODA TRANSPORTATION a.s.

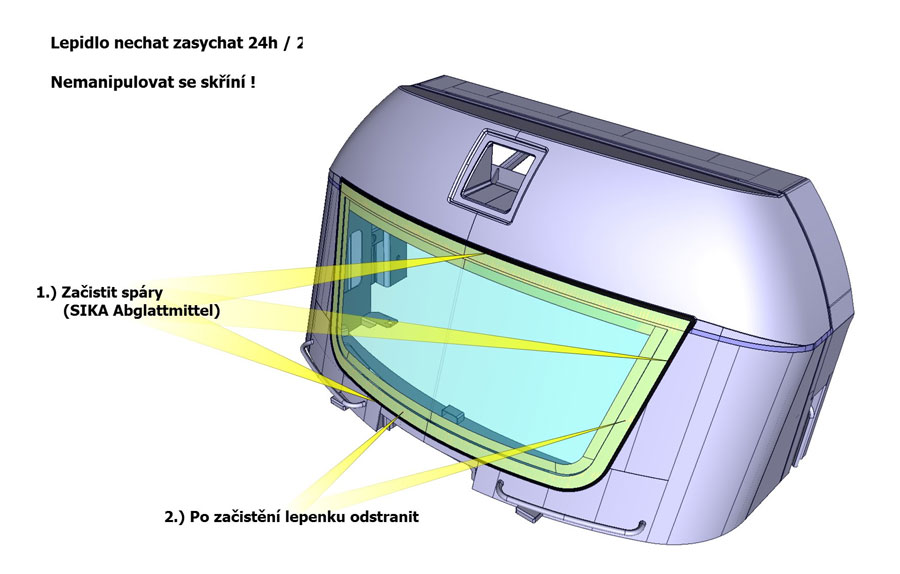

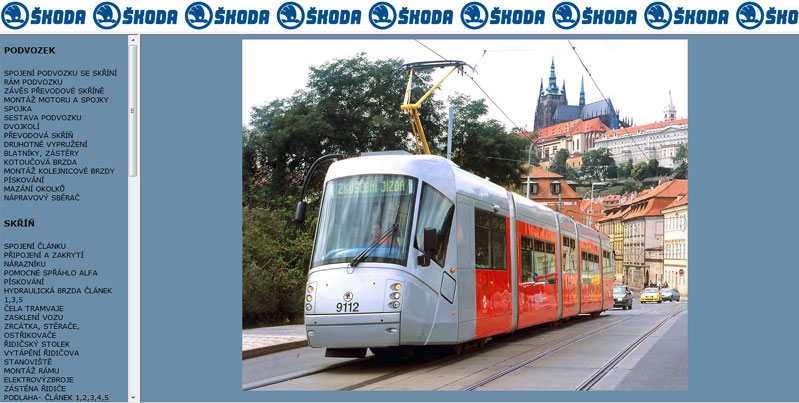

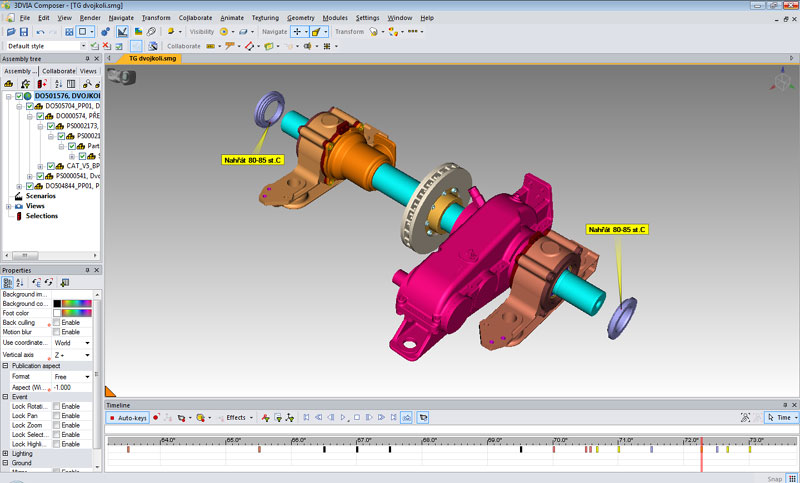

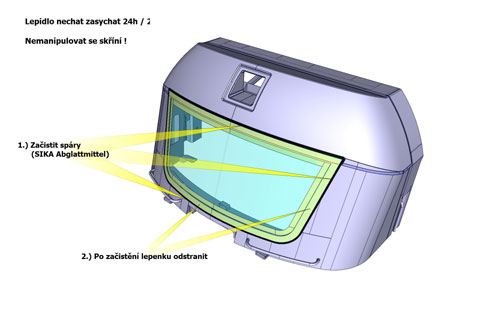

ŠKODA TRANSPORTATION a.s. je významným výrobcem a dodavatelem kolejových vozidel v oblasti železnice a městské hromadné dopravy a TECHNODAT, CAE-systémy s.r.o. je jejím projektovým partnerem v oblasti implementace PLM řešení CATIA a ENOVIA SmarTeam . Je tedy zcela přirozené, že brzy po představení produktu 3DVIA Composer na konferenci "PLM Foru 2008" v Hustopečích a následně po detailní prezentaci produktu před vedením společnosti ŠKODA TRANSPORTATION začali její představitelé, především projektoví vedoucí jednotlivých vozidel uvažovat o tom, jak jej efektivně využít v rámci vývoje, návrhu, realizace, podpory prodeje a údržby svých výrobků, a to včetně integrace do stávajícího PLM systému. Pracovníci PLM teamu společnosti TECHNODAT připravili dva konkrétní projekty nasazení řešení 3DVIA Composer ve ŠKODA TRANSPORTATION , a to v oblasti tvorby technologických návodek pro montáž vozidel (tištěná dokumentace a interaktivní elektronická publikace) a v oblasti tvorby katalogů náhradních dílů pro kolejová vozidla (webová aplikace).
A na závěr, jaké reálné přínosy dokládají další uživatelé řešení 3DVIA Composer?
